PRAXIS: Prüfablauf.  Wie funktioniert die PKW-Prüfung?





1.

Prüfstop  10  Sekunden  =  PKW Vorderachse Spur - Bremsen - Fahrwerk



2.

Prüfstop  10  Sekunden  =  PKW Hinterachse Spur - Bremsen - Fahrwerk



3.

Prüfstop  10  Sekunden  =  PKW Hinterachse Handbremse und  Prüfprotokoll





   schnell

   präzise

   dynamisch

   für alle PKW ohne Vorbereitung











Ein Prüfgerät für Spur-Bremse-Fahrwerk-Reifen. ALL IN ONE  =  4 IN 1.

















Prüfzeit einschließlich Prüfprotokoll nur 30 Sekunden!



_

Prüfablauf:

Prüfen während dem Hereinfahren!



Digital-Display Startanzeige: Ampel Grün und alle Zahlenwerte auf Null.

Sie können losfahren...

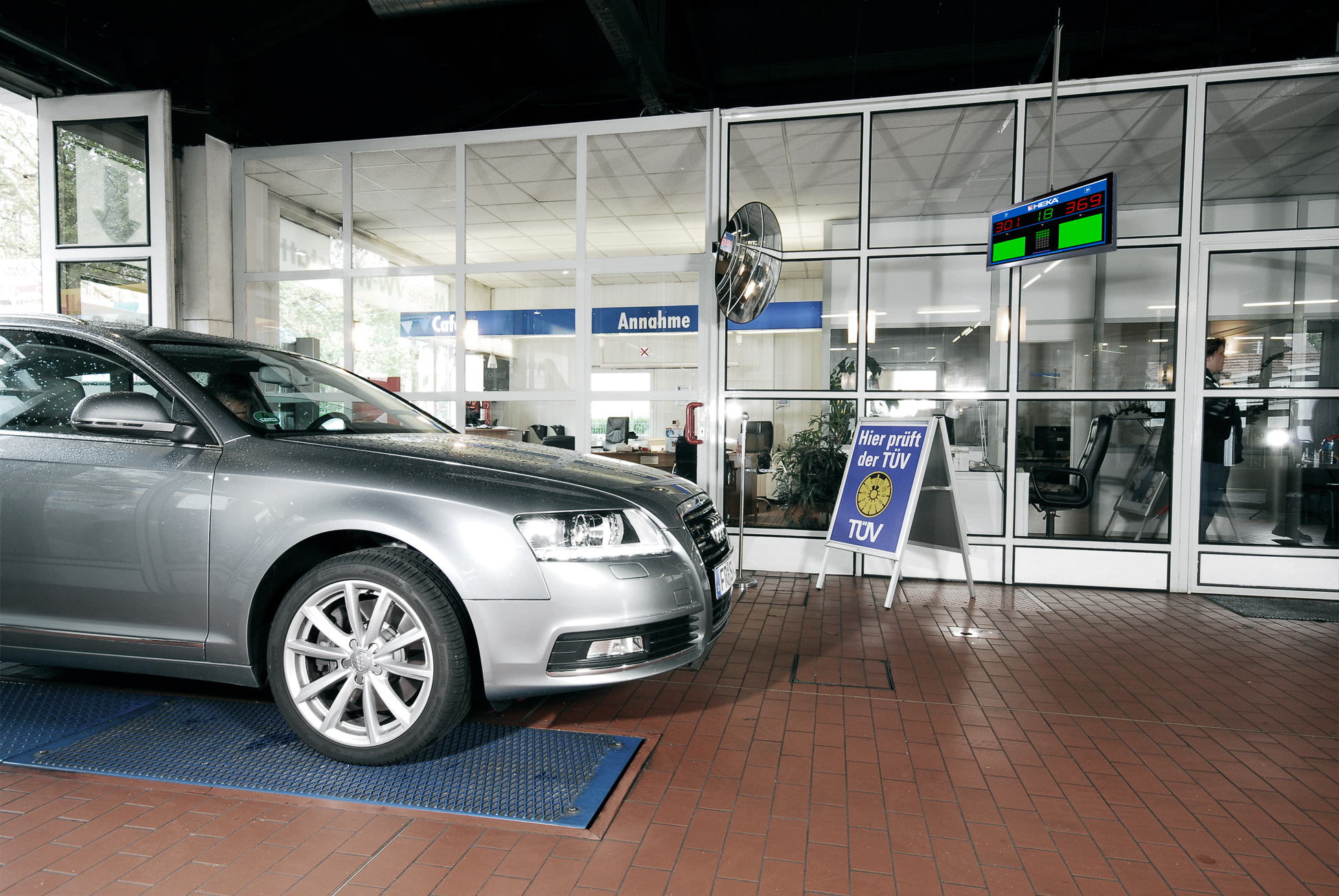

Startposition: Anfahrtstrecke zur Prüfstrasse aus ca. 3-5m.



Anfahren, beschleunigen auf 5-10km/h Prüfgeschwindigkeit.



Kurz vor Erreichen der Prüfstrasse Kupplungspedal drücken,

bzw. Automatikwählhebel auf Stellung "N".



_

Prüfablauf:

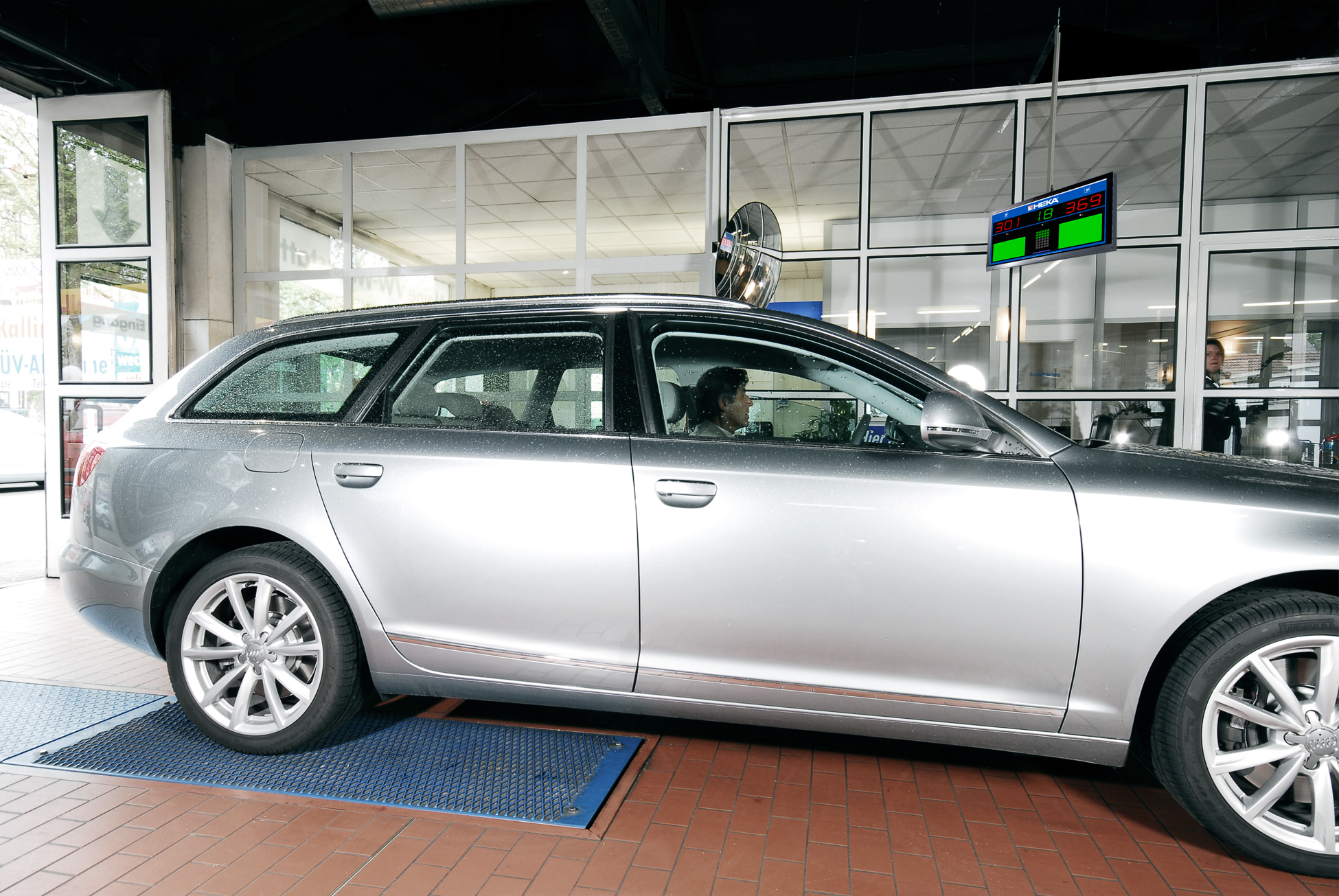

1. Prüfschritt mit PKW-Vorderachse Fußbremse.



Spursegmente überfahren, Bremsvorgang auf den Prüfsegmenten weich einleiten.

Fahrzeug zum Stillstand bringen.

Bremspedal ca. 2 sec. halten (Fahrwerkerfassung) und anschließend freigeben.



Spurwerte und Bremsenwerte der Vorderachse auf Digital-Display sichtbar.

Messwerte werden automatisch gespeichert.



_

Prüfablauf:

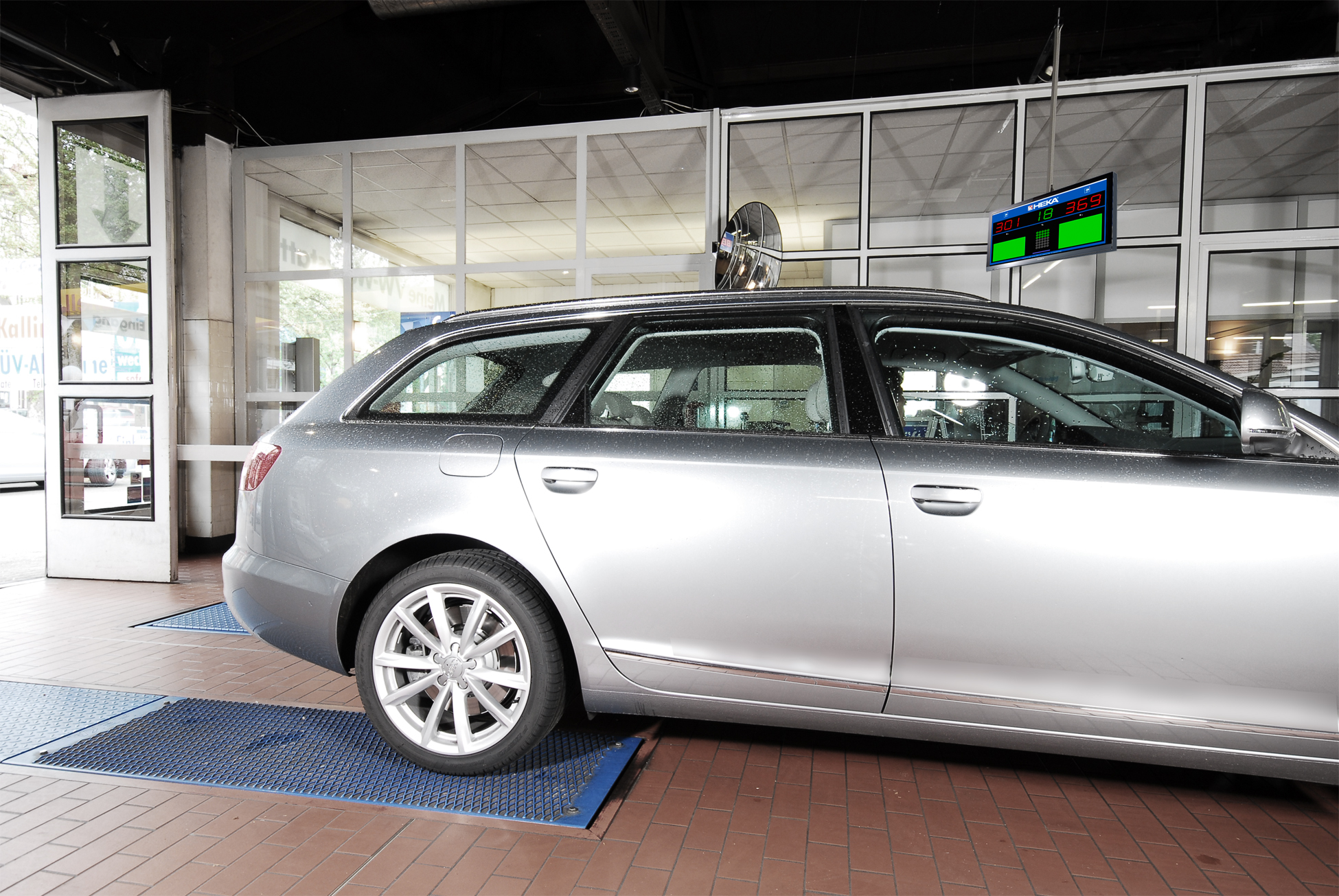

2. Prüfschritt mit PKW-Hinterachse Fußbremse.



Digital-Display zeigt Messbereitschaft an: Ampel Grün und alle Zahlenwerte auf Null.

Sie können weiterfahren...



Anfahren,  beschleunigen auf 5-10km/h Prüfgeschwindigkeit.

Kupplungspedal drücken  bzw. Automatikwählhebel auf Stellung "N".



Spursegmente überfahren, Bremsvorgang auf den Prüfsegmenten weich einleiten.

Fahrzeug zum Stillstand bringen.

Bremspedal ca. 2 sec. halten (Fahrwerkerfassung) und anschließend freigeben.



Spurwerte und Bremswerte der Hinterachse auf Digital-Display sichtbar.

Messwerte werden automatisch gespeichert.



_

Prüfablauf:

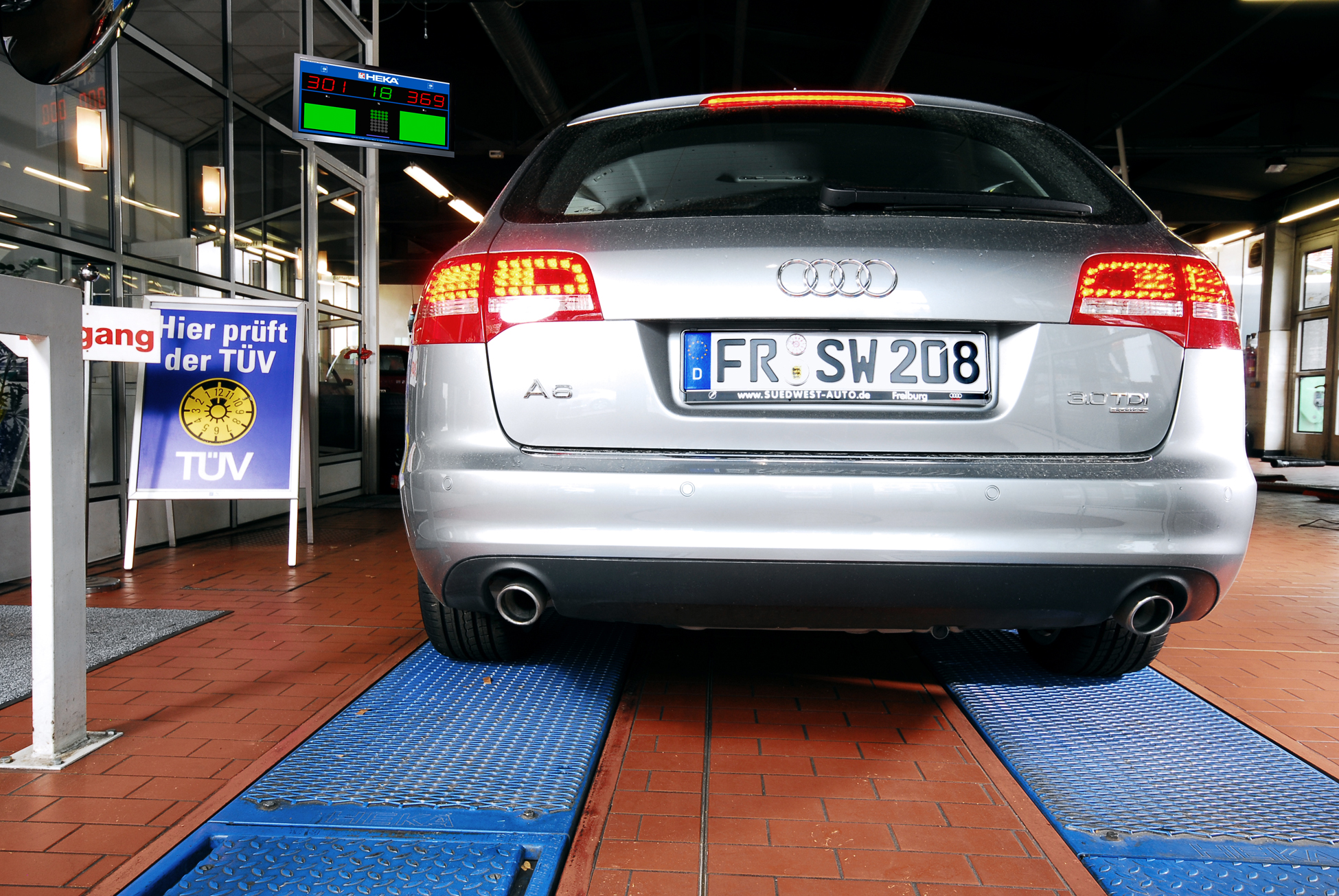

3. Prüfschritt mit PKW-Hinterachse Feststellbremse.



Digital-Display zeigt Messbereitschaft an: Ampel Grün und alle Zahlenwerte auf Null.

Sie können weiterfahren...



Anfahren,  beschleunigen auf 5-10km/h Prüfgeschwindigkeit.

Kupplungspedal drücken  bzw. Automatikwählhebel auf Stellung "N".



Bremsvorgang auf den Prüfsegmenten weich einleiten.

Fahrzeug zum Stillstand bringen. Handbremshebel ca. 2 sec. halten und anschliessend freigeben. (Bremsfeststellpedal ca. 2sec. eingerastet lassen u. anschliessend lösen).



Bremswerte der Feststellbremse auf Digital-Display sichtbar.

Messwerte werden automatisch gespeichert.



_

Prüfablauf:

Alle Messwerte drucken, Datenübertragung zu PC,



Testnummer Ausgabe pro Ausdruck auf Display...



Automatisches drucken:  Wenn alle Messwerte gespeichert wurden.



Digital-Display zeigt Testnummer an: Beispiel = P 173...  Bitte merken.

So können Sie den Test in der Datenbank (PC-Programm Assist A7.2) schnell finden.



Sie können weiterfahren... auf die Annahmebühne  z.B. Sichtmängelliste abchecken.

Prüfprotokoll bei Drucker entnehmen.



Digital-Display Startanzeige: Ampel Grün und alle Zahlenwerte auf Null.



Alles frei für den nächsten PKW...











_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_

HIGH-COLOUR DIGITAL- DISPLAY mit Ampel

im 16:9 Breitbildformat +  PC-PROGRAMM HEKA 3001

"Assist A7.2", Windows® Software



PC-System Voraussetzungen / CD-Installation als PDF-Datei hier öffnen!



Messbereitschaft: Alle Zahlen auf Null, Ampel leuchtet grün.





_



Bildbeispiel zeigt:

Bremsergebnisse VA

0

   Newton links

Bremsergebnisse VA

0

   Newton rechts

Differenzauswertung

0

   %









Startanzeige Ampel Grün und alle Zahlenwerte auf Null.

Sie können losfahren...



_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_



Bremsen-Messwerte:        Ampelauswertung grün, in Ordnung!



Messwerte der Bremse in Newton x 10, Differenzauswertung...



_

Bildbeispiel zeigt:

Bremse   VA

3010

   Newton links

Bremse   VA

3690

   Newton rechts

Differenzauswertung

18

   %





Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis



  0 -

20

OK



  0 -

20

OK



  0 -

40

OK



_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_



Bremsen-Messwerte:         Ampelauswertung gelb, bedenklich!

Messwerte der Bremse in Newton x 10, Differenzauswertung...





_

Bildbeispiel zeigt:

Bremse   VA

3480

   Newton links

Bremse   VA

2670

   Newton rechts

Differenzauswertung

23

   %





Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis



  21 -

24

Grenzfall



  21 -

24

Grenzfall



  41 -

49

Grenzfall



_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_



Bremsen-Messwerte:        Ampelauswertung rot, gefährlich!

Messwerte der Bremse in Newton x 10, Differenzauswertung...





_

Bildbeispiel zeigt:

Bremse   VA

3580

   Newton links

Bremse   VA

2470

   Newton rechts

Differenzauswertung

31

   %





Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis

Soll

Differenz %

Ergebnis



  25 -

100

N.OK



  25 -

100

N.OK



  50 -

100

N.OK



_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_



Fahrwerk-Messwerte: Nachschwingmethode, Fahrwerk geprüft.

Messwerte der Stoßdämpfer, Achsweise.





_

Bildbeispiel zeigt:

Fahrwerk   VA

29

    links

Fahrwerk   VA

29

    rechts

_

Zahlen links und rechts zeigen die Höhe der 1. Fahrwerks-Nachschwingung an.

Kurve links = rot, rechts = violett.

_

Erstes

Maximum

=

Bremskraft max.

Zweites Maximum = 1. Amplitude Fahrwerk-Nachschwingung.
Drittes Maximum = 2. Amplitude Fahrwerk-Nachschwingung.
Viertes Maximum = 3. Amplitude Fahrwerk-Nachschwingung.



_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _



_

Spur-Messwerte:



Dynamischer Test der Spur-VA und Spur-HA in 1/10mm.

Messwerte der Spur in 1/10mm,

Sollauswertung nach Toleranzeingabe für VA und HA.

Vorspur = Vorzeichen Plus   /    Nachspur = Vorzeichen Minus.





Bildbeispiel zeigt:

Spur  Vorderachse

- 1,6

  mm   links

Spur  Hinterachse

+ 1,9

  mm   rechts

_



Ampelauswertung nur für Spur-VA nach Toleranzeingabe im Assist A7.2  Programm.

Auf Prüfprotokoll werden selbstverständlich die Spur-VA u. Spur-HA Messwerte sowie

Sollwerte mit dem entsprechenden Ergebnis ausgedruckt  z.B.:



Spur HA OK   /    Spur VA nicht OK      /   Spur VA geprüft

  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
  _



Messwerte speichern:

Messwerte werden automatisch gespeichert.





_

Bildbeispiel zeigt:   Speichern...

  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
  _



Messwerte drucken:  Automatische Testnummerausgabe!

Messwerte werden automatisch gedruckt.





_

Bildbeispiel zeigt:   Drucken, Testnummer = P 173...    Bitte merken.



So können Sie den Test in der Datenbank (PC-Programm Assist A7.2) schnell finden.



  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _






Serviceanzeige:  Werkskundendienst erforderlich!

Prüfstrasse nicht betriebsbereit...





_

Bildbeispiel zeigt:   SE - SE...







Bitte rufen Sie unseren Werkskundendienst an, wir helfen Ihnen gern.


  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _


PC-PROGRAMM HEKA 3001 "Assist A7.2", Windows® Software

Datei:



Menüleiste:  Drucker wählen und einrichten.

                      Programm schliessen.

_



PC-PROGRAMM HEKA 3001 "Assist A7.2", Windows® Software

Einstellungen:



Menüleiste:  Grundeinstellungen: Anzeigezeiten, COM-Schnittstellenwahl, etc. ...

                      Werbe-Texte.

                      Firmen Adresse.

                      Calibration STP.

                      Service-Report.

  _

PC-PROGRAMM HEKA 3001 "Assist A7.2", Windows® Software

Info:



Menüleiste:  Service-Statistik.

                      Betriebsanleitung.

                      www.heka-online.de



PC-PROGRAMM HEKA 3001 "Assist A7.2", Windows® Software

Übergang zu Assist A7.2:



Menüleiste:  Übergang von Progammteil HEKA 3001 zu Programmteil Assist A7.2.

_


  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _




1. PC-PROGRAMM "Assist A7.2", Windows® Software

KD/KFZ-Daten = Datenbank der Messungen.







Bildbeispiel zeigt:   KD/KFZ-Daten: Adresse, Test-Nr., Kennzeichen, etc. ...

                                  Eingabemöglichkeit: Gewicht, Spurtoleranzen, Sichtmängelliste...







2. PC-PROGRAMM "Assist A7.2", Windows® Software

Test Numerisch = Komplettes Prüfprotokoll als Druckvorschau.







Bildbeispiel zeigt:   Test Numerisch, Prüfprotokoll als Druckvorschau u. Wiedervorlage.













3. PC-PROGRAMM "Assist A7.2", Windows® Software

Kurven Grafik = Bremse- und Fahrwerk-Kurven.







Bildbeispiel zeigt:   Kurvengrafik für Bremse / Fahrwerk VA und HA.

                                  Kurvengrafik für Feststellbremse.

                                  Kurvengrafik für Bremse / Fahrwerk VA.

                                  Kurvengrafik für Bremse / Fahrwerk HA.







4. PC-PROGRAMM "Assist A7.2", Windows® Software

Balken Grafik = Bremse VA, Bremse HA, Feststellbremse.







Bildbeispiel zeigt:   Balkengrafik für Bremse VA.

                                  Balkengrafik für Bremse HA.

                                  Balkengrafik für Feststellbremse.











5. PC-PROGRAMM "Assist A7.2", Windows® Software

Testarchiv = Datenbank der Kunden und Fahrzeuge.

                       Suche nach Kennzeichen. (Lupensymbol unten links)







Bildbeispiel zeigt:   Testarchiv für alle getesteten PKW mit Prüfprotokoll.

                                  Test Nr.

                                  Kennzeichen.

                                  Auftrags-Nr.

                                  Kunden und Fahrzeugdaten.


  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _




6. PC-PROGRAMM "Assist A7.2", Windows® Software

Sichtmängelliste = Eingabe von visuellen Mängeln, Textbausteine.





Bildbeispiel zeigt:   Sichtmängelliste mit Maus bestätigen =  max. 10 Stck.

                                  Vorschaufenster für 10 Sichtmängel nach Zahlen.

                                  Sie können die Mustertexte verschieben, überschreiben, speichern.

                                  Nach Messung mit einem einfachen Profilmesser:

                                  Reifen-Profil VA unter 1,6 mm oder freie Sollwerteingabe.

                                  Reifen-Profil HA unter 3,0 mm oder freie Sollwerteingabe.







7. PC-PROGRAMM "Assist A7.2", Windows® Software

Werbetexte = Eingabe von Werbebotschaften, Textbausteine.





Bildbeispiel zeigt:   Werbetexte mit Maus bestätigen =  max. 4 Stck.

                                  Sie können die Mustertexte verschieben, überschreiben, speichern.

                                  Ihren eigenen Werbetext-Ideen sind keine Grenzen gesetzt.



                                  z.B.: Ölwechsel zum Aktionspreis.

                                          Sicherheitswochen bei Autohaus Mustermann...







8. PC-PROGRAMM "Assist A7.2", Windows® Software

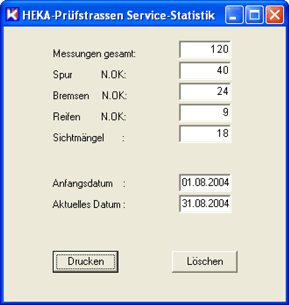

Service-Statistik = Messungen gesamt, Bremsen, Reifen... monatlich.





Bildbeispiel zeigt:   Service-Statistik mit individuellem Zeitabstand.

                                  Somit können Sie die Auslastung Ihrer Prüfstrasse feststellen.

                                  Wieviel Messungen gesamt?

                                  davon Spur nicht okay?

                                  davon Bremsen nicht okay?

                                  davon Reifen nicht okay?

                                  davon Sichtmängel?

                                  Anfangsdatum = erster Programmstart / nach letztem Löschen

                                  Aktuelles Datum = Druckdatum / PC-Datum




  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _




AUSDRUCK

DIN A4 PRÜFPROTOKOLL = "Service sichtbar machen".



Gesamtausdruck aller Prüfergebnisse in Farbe, den Sie über Ihre hauseigene

PC-Anlage erhalten. Einfachste Bedienung!



Bremsergebnisse = farbige Säulen rot / gelb / grün / Differenz % blau
Fahrwerkwerte = farbige Kurven Links rot / Rechts blau
Spurergebnisse = Soll / Ist Vergleich in 1/10 mm
Ergebnisse nicht okay = rot
Ergebnisse okay = grün
Ergebnisse geprüft = schwarz
Sichtmängelliste = wie Auspuff, Batterie, Windschutzscheibe u.a.
Reifen-Profil = Sichtmängel / Reifen-Profil VA unter 1,6 mm.
Werbetextzeilen = für Aktionen u. besondere Angebote an Ihre Kunden.



PDF Reifen-check Kundenanschreiben



PDF Prüfprotokoll



Alles auf einen Blick: Der PC-Ausdruck als Verkaufsinstrument!
